Abgestützter Eingelenker
(siehe Eingelenker)
Aluminium
Das am häufigsten verwendete Rahmenmaterial. Kommt nie in reiner Form, sondern immer als Legierung (Grundmetall mit Zusatzstoffen) zum Einsatz. Relativ preisgünstig und mit hoher gestalterischer Freiheit zu verarbeiten.
Anodisieren
(siehe Eloxieren)
Ausfallende
Laufrad-Aufnahme an Hinterbau oder Gabel. Verschiebbare Ausfallenden dienen zum Spannen der Kette (etwa für Rohloff oder Singlespeed), bei manchen Rahmen lässt sich die Aufnahme tauschen.
BB30
Von FSA und Cannondale gemeinsam entwickelter und freigegebener Innenlager-Standard. Die Tretlagerwelle besitzt einen Durchmesser von 30 Millimeter und dreht sich in einem überdimensionalen Tretlagergehäuse mit einer integrierten Lagerung.
Bremssockel

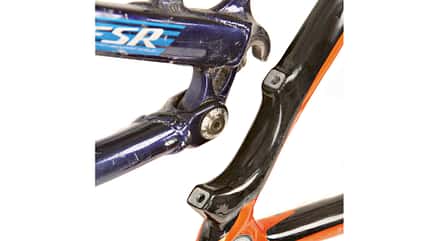

Zwei Bolzen an Sitzstrebe/Gabel zur Befestigung von Cantilever-Bremsen oder V-Brakes. An hochwertigen Rahmen nur noch selten zu finden, da hier meist Scheibenbremsen verbaut werden.
BSA
Gebräuchliche Bezeichnung für Innenlager mit Gewindeschalen zur Montage im Tretlagergehäuse. Auf der rechten Seite befindet sich ein Linksgewinde. Sram verwendet die Bezeichnung GXP.
Carbon
Verbundwerkstoff aus Kohlefasern, die durch spezielles Epoxidharz in Form gebracht werden. Die Fertigung ist aufwendig (Handarbeit) und teuer, Carbon ermöglicht aber sehr leichte und steife Rahmen.
Diamantrahmen
(siehe unter Hardtail)
Direct Mount

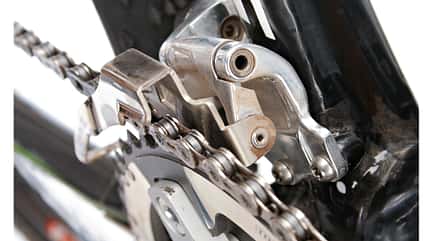

Anstatt mit der üblichen Schelle wird der Umwerfer direkt mit Schrauben an speziellen Gewindebohrungen am Rahmen fixiert. Eine Sonderlösung bietet Shimano mit E-Type. Der Umwerfer klemmt mit einer Schraube am Sitzrohr und stützt sich gleichzeitig via Blech am Innenlager ab.
Eingelenker

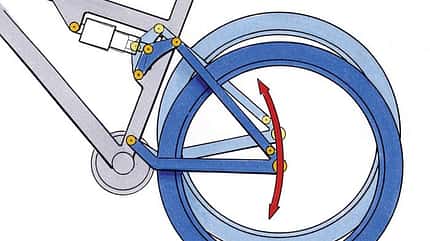

Kennzeichen ist der fixe Drehpunkt, um den der Hinterbau schwenkt und wodurch das Hinterrad beim Einfedern einen konstanten Radius beschreibt. Bei traditionellen Eingelenkern stützt sich der Hinterbau direkt am Dämpfer ab, bei so genannten abgestützten Eingelenkern (auch als Mehrgelenker bezeichnet) leitet ein zusätzlicher Umlenkhebel die Kräfte in das Federbein ein.
Eloxieren
Eine elektrochemische Oberflächenbehandlung für Alu-Teile, auch als Anodisierung bezeichnet. Es bildet sich eine dünne, kratzfeste Oxidschicht, die sich einfach einfärben lässt.
E-Type
(siehe Direct Mount)
G-K: Geometrie, Gusset, Hardtail, Hauptlager, Hauptrahmen, Hinterbau, Horst-Link, Hydroforming, Innenlager, Innenverlegte Züge, Integriertes Steuerlager , IS 2000, Kleben, Konifizierung, Konisches Steuerrohr
Geometrie
Beschreibt sämtliche Abmessungen und Winkel des Rahmens und beeinflusst das Fahrverhalten entscheidend mit.
Gusset

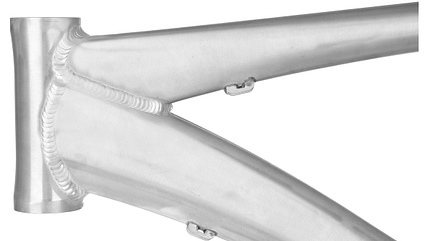

Verstärkungsbleche, die an hoch beanspruchten Stellen am Rahmen angeschweißt werden, um so die Festigkeit zu steigern, etwa zwischen Unter- und Steuerrohr.
Hardtail
Bikes mit Federgabel, aber ohne Hinterradfederung. Die Rahmen werden auf Grund ihrer Form auch als Diamantrahmen bezeichnet.
Hauptlager

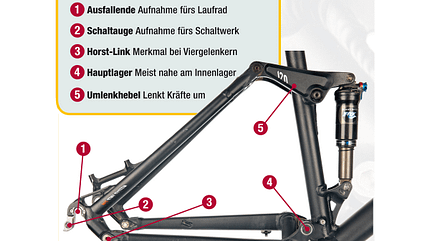

Abbildung Seite 96, Nummer 4. Bezeichnet in der Regel das größte Lager, das den Hinterbau (siehe dort) mit dem Hauptrahmen (siehe dort) verbindet.
Hauptrahmen

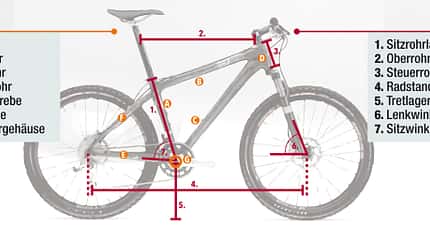

Bezeichnet das vordere Rahmendreieck, bestehend aus Ober-, Steuer- Unter- und Sitzrohr.
Hinterbau
Das hintere Rahmendreieck, bestehend aus Sitzrohr, Ketten- und Sitzstreben.
Horst-Link
Ein Gelenk an der Kettenstrebe, nahe der Hinterradnabe, das die Grundlage jedes Viergelenker bildet. Benannt nach dem Erfinder Horst Leitner, Patentinhaber ist Specialized.
Hydroforming
Ein Wasser-Öl-Gemisch presst ursprünglich runde Rohre unter Hochdruck in eine fast beliebige Querschnittsform. Dadurch lässt sich die Steifigkeit optimieren, und die individuelle Optik wird zum Wiedererkennungsmerkmal.
Innenlager
Bezeichnet die Lagerung der Kurbel, die im Tretlagerehäuse montiert wird.
Innenverlegte Züge
Schaltzüge, die direkt durch die Rahmenrohre verlaufen. Vorteile: aufgeräumte Optik, weniger Scheuerstellen zwischen Zügen und Rahmen.
Integriertes Steuerlager
(siehe Steuerlager)
IS 2000
(siehe Scheibenbremsaufnahme)
Kleben
Kommt vorwiegend bei der Herstellung und beim Fügen von Carbon-Rohren zum Einsatz. Die hohen Festigkeiten und der fehlende negative Wärmeeinfluss machen Klebverbindungen auch für Metalle immer interessanter.
Konifizierung
Rohre mit variablen Durchmessern. Variiert der Innendurchmesser, spricht man von Innenkonifizierung, ändert sich der Außendurchmesser, von Außenkonifizierung. In beiden Fällen lässt sich Gewicht und Steifigkeit der Rohre steuern.
Konisches Steuerrohr
Für Gabeln konstruiert, deren konischer Schaft an der Unterseite einen Durchmesser von 1,5 und an der Oberseite von 1 1/8 Zoll hat. Diese Bauweise soll einen optimalen Mix aus hoher Steifigkeit und geringem Gewicht garantieren.
L-S: Löten, Monocoque, Muffen, Nasslack, Oversized, Postmount , Pressfit, Pulverbeschichtung, Schaltauge, Scheibenbremsaufnahme, Schweißen, Schwimmend gelagert, Semiintegriert, Smooth welded, Stahl, Steuerlager
Löten
Traditionelles Verfahren zum Fügen von Stahlrohren. Funktioniert mit oder ohne Muffen (siehe dort). Anders als beim Schweißen (siehe dort) schmilzt beim Löten nur der Zusatzstoff und verbindet die Rohre.
Mehrgelenker
(siehe unter Eingelenker)
Monocoque
Teures und aufwendiges Verfahren zur Herstellung von Carbon-Rahmen. Der komplette Rahmen oder einzelne Rahmenabschnitte werden als ein Stück geformt und gebacken.
Muffen
Spezielle Verbindungshülsen zwischen einzelnen Rohren, die geschweißt, gelötet oder geklebt für einen festen Zusammenschluss sorgen.
Nasslack
Häufig verwendete Oberflächenbehandlung für Metallteile. Der Lack wird via Lösungsmittel dünnflüssig aufgebracht und schützt vor Korrosion und bedingt auch vor mechanischen Einwirkungen.
Oversized
Bezeichnet die typisch großvolumigen Rohre bei Alu-Rahmen. Der große Durchmesser bei geringer Wandstärke macht die Rohre leicht und steif. Mit Aluminium gut umzusetzen.
Postmount
(siehe Scheibenbremsaufnahme)
Pressfit
Montage-Standard für Innenlager, bei dem das Gehäuse im Gegensatz zu BSA nicht ins Tretlagergehäuse geschraubt, sondern eingepresst wird.
Pulverbeschichtung
Mit Hilfe von Elektrostatik wird feines Kunststoffpulver auf metallische Oberflächen aufgebracht. Danach erfolgt eine Wärmebehandlung, bei der das Pulver zu einer schlagfesten Oberflächenbeschichtung verschmilzt.
Schaltauge
Befestigungsmöglichkeit für das Schaltwerk. Meist austauschbar.
Scheibenbremsaufnahme
Befestigungsmöglichkeit für den Bremssattel. Es existieren zwei verschiedene Standards – IS 2000 (linker Rahmen im Bild) und Postmount (rechter Rahmen im Bild).
Schweißen
Übliche Fügetechnik für Metallrohre. Dabei schmelzen die Verbindungsstellen und werden mit oder ohne Zusatzstoff miteinander verbunden.
Schwimmend gelagert
Der Dämpfer lagert „schwimmend“ zwischen zwei Hebeln und ist nicht wie bei üblichen Systemen an einer Seite fix mit dem Hauptrahmen verbunden.
Semiintegriert
(siehe Steuerlager)
Smooth welded
Glatte Schweißnähte, die durch eine zusätzliche Wärmebehandlung – nicht durch Abschleifen – entstehen. Das Verfahren soll die negative Kerbwirkung gegenüber normalen Schweißnähten reduzieren.
Stahl
Traditioneller Rahmenwerkstoff, der geschweißt oder gelötet wird und mit hoher Festigkeit und Sicherheit gegen Überlastbrüche glänzt. Korrosionsschutz notwendig!
Steuerlager
Auch als Steuersatz bezeichnet. Steckt im Steuerrohr (siehe dort) und lagert die Gabel. Immer häufiger kommen so genannte integrierte Lager zum Einsatz, wo sich im Gegensatz zu klassischen Ahead-Steuersätzen die Lagerung im Innern des Steuerrohrs befindet. Semi-integrierte Lager arbeiten mit einer dünnen, eingepressten Lagerschale, bei vollintegrierter Bauweise ist die äußere Lagerschale fix in das Steuerrohr mit eingearbeitet.
T-Z: Tapered-Steuerrohr, Titan, Tretlager, Tube to Tube, Übersetzungsverhältnis, Umlenkhebel, Viergelenker, Virtueller Drehpunkt, Vollintegriert, VPP, Wippe, Zuganschlag
Titan
Edler Rahmenwerkstoff mit Festigkeiten ähnlich wie bei Stahl, dabei etwa 40 Prozent leichter. Kein Oberflächenschutz notwendig, sehr teuer und schwierig zu verarbeiten.
Tretlager
(siehe Innenlager)
Tube to Tube
Vorgefertigte Carbonrohre mit gehrungsgeschnittenen Enden werden ohne Muffen mit einem Spezialkleber miteinander verklebt.
Übersetzungsverhältnis
Beschreibt das Verhältnis zwischen Federwegänderung und Dämpferhubänderung. Beispiel: entsprechen drei Zentimeter Federwegänderung einem Zentimeter Hub am Dämpfer, dann beträgt das Übersetzungsverhältnis drei zu eins.
Umlenkhebel
Lagert am Hauptrahmen und leitet die Kräfte des Hinterbaus in den Dämpfer ein.
Viergelenker
Kennzeichen ist das so genannte Horst-Link, das den Vier- vom abgestützten Eingelenker unterscheidet. Die Sitzstrebe lagert zwischen zwei häufig parallel angeordneten Hebeln.
Virtueller Drehpunkt

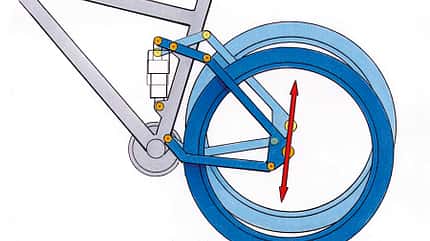

Durch die spezielle Anordnung der Gelenke bei VPP-Hinterbauten (siehe dort) und Viergelenkern (siehe dort) resultiert ein Drehpunkt des Hinterrads, der außerhalb des Rahmens liegt und sich während des Einfedervorganges verändert.
Vollintegriert
(siehe Steuerlager)
VPP

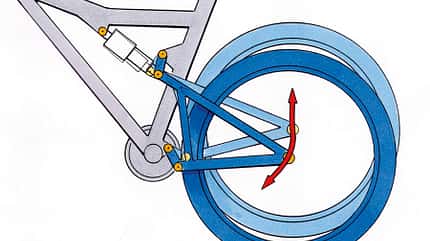

Steht für „Virtual Pivot Point“ (siehe virtueller Drehpunkt) und bezeichnet umgangssprachlich ein spezielles Hinterbau-System. Dabei bilden Sitz- und Kettenstrebe eine starre Verbindung, die über zwei kurze Schwinghebel am Hauptrahmen lagert.
Wippe
(siehe Umlenkhebel)
Zuganschlag
Abstützung für die Außenhülle am Rahmen. Der Seilzug läuft durch eine kleine Öffnung weiter.
Rahmen und Hinterbau im Detail

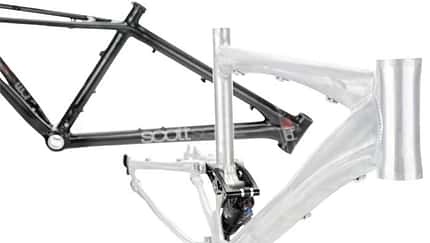

Rahmen im Detail (Klick aufs Bild öffnet die Großversion)
